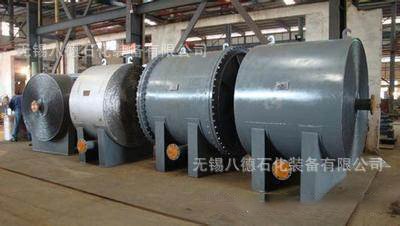

不锈钢螺旋板式换热器

换热器

螺旋板式换热器的生产制造加工工艺

螺旋板式换热器的生产制造加工工艺大概以下:施工放样、开料-拼凑-无损检测技术-电焊焊接定距柱-倒丝机螺旋体-电焊焊接螺旋式安全通道-拼装-金生产加工-拼装-稳定性测试-后处理工艺-制成品原厂。

在生产制造全过程中,应留意以下几个方面:

(1)螺旋板:螺旋板表层的缺点,如硬波浪纹、长刀弯折、开料边沿(中国一般为氧割)的品质,对螺旋体的倒丝机有非常大危害。拼板机对接焊缝应开展100%辐射源或超声波检测,并应选用全焊全透明构造,对接焊缝错边量应立即磨去,避免表面涨缩和晶间腐蚀。

(2)定距柱:定距柱一端应有1~2X45°的倒圆角,由于定距柱总数多,螺旋板表层不可以彻底整平,定距柱与螺旋板焊接时在所难免有小量的定距柱倾斜,假如周边沒有倒圆角,非常容易划伤螺旋板;定距柱的高宽比误差应是正误差0~0.3毫米,由于假如定距柱生产加工有负误差,螺旋体卷成型时,定距柱与螺旋体中间不可以进一步迎合,乃至有平排的定距柱没有支撑螺旋板,消弱了定距柱提高螺旋体的抗压强度和弯曲刚度;因为螺旋板较薄,定距柱与螺旋板焊接时要需注意操纵电焊焊接品质,确保螺旋体叠成时不掉下来,留意引弧和收弧时不必导致表面咬肉状况,定距柱焊接后一定要认真仔细缺点,立即挽救,以防导致机器设备进行后泄露检修产生的不便。

(3)园钢:内孔密封性密封性的园钢一般由好多个园钢联接来添充螺旋式安全通道。园钢的硬折应校直,表层的浮锈应消除;当园钢直徑超过14mm时,其刚度很大,螺旋体倒丝机全过程中内孔与胎盘黏合欠佳。这时,园钢逐渐的淬火长短应超过500mm;园钢还可以用吕板替代。

(4)管理中心挡板:管理中心挡板规格重会危害螺旋板的电焊焊接品质,会提升物质流动性的部分摩擦阻力,其总宽容许误差应严控,一般为0-1毫米;管理中心挡板与螺旋板的相接处是螺旋板式换热器的关键安全风险,没法修补,因而务必操纵电焊焊接品质。为了更好地清除载入和卸载掉的规律性对焊接的毁坏,可选用改善的管理中心挡板构造。

(5)支撑点环:支撑点环与内孔板(管理中心管)密切触碰,具有提高内孔板抗压强度和弯曲刚度的功效。为了更好地确保他们中间的触碰,支撑点环的半经最好是依据内孔板(管理中心管)的精确测量內径制做。假如标准容许,支撑点环和内孔板应彻底电焊焊接坚固。
